n 定制化：可根據需求定制多節觸點系統，以滿足用戶不同要求。

n 后接線型安裝方式：功效學設計，后部接線更加方便，節省操作空間，提升作業效率。

n 性能可靠：接線端子設計保證指觸性能，避免誤操作觸電，并且設計螺絲防脫落功能，提升可靠性。

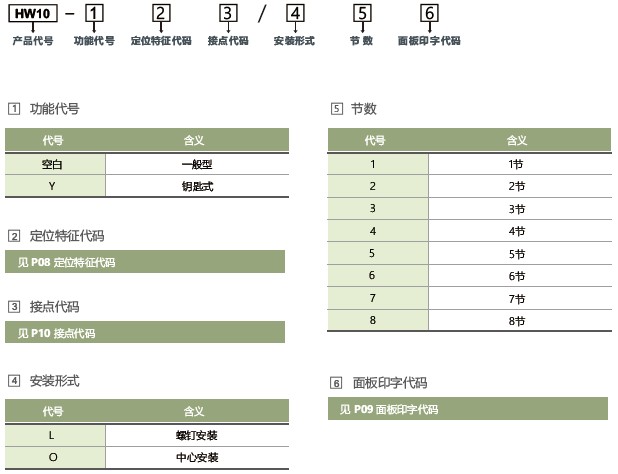

HW10系列轉換開關型號命名

基本技術參數

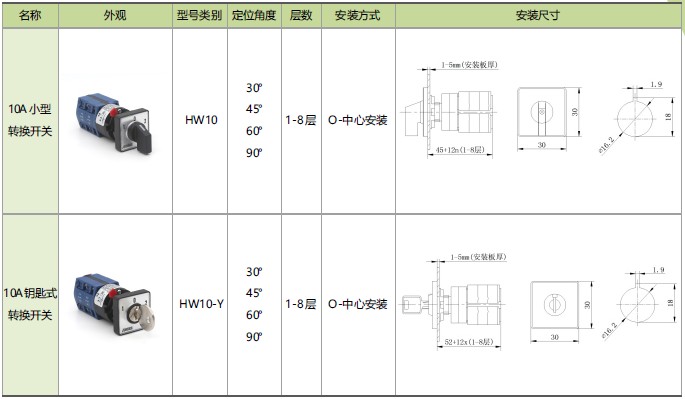

HW10轉換開關

●備注：鑰匙式轉換開關在0°位置鑰匙可拔出。

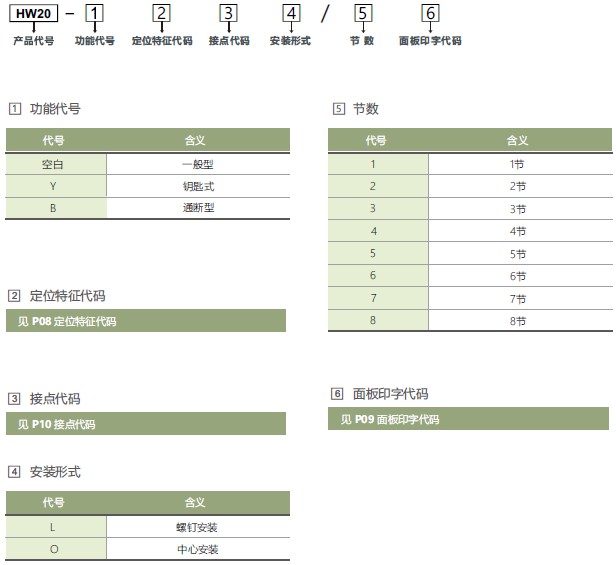

HW20系列轉換開關型號命名

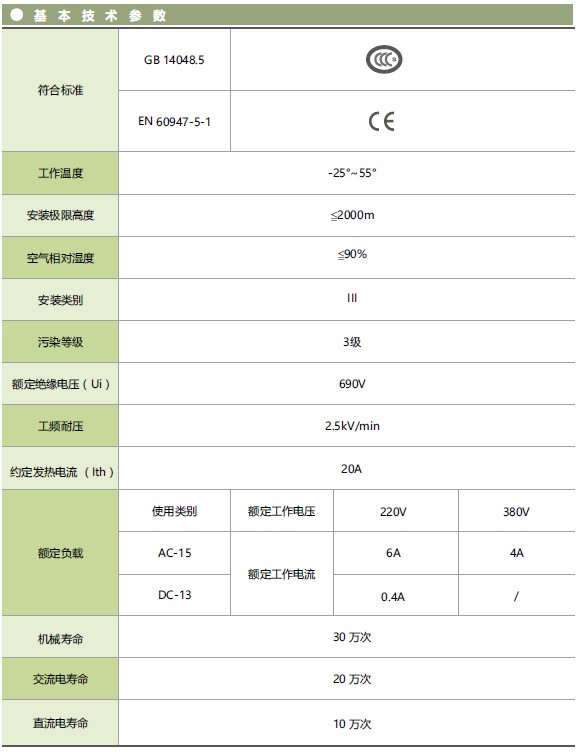

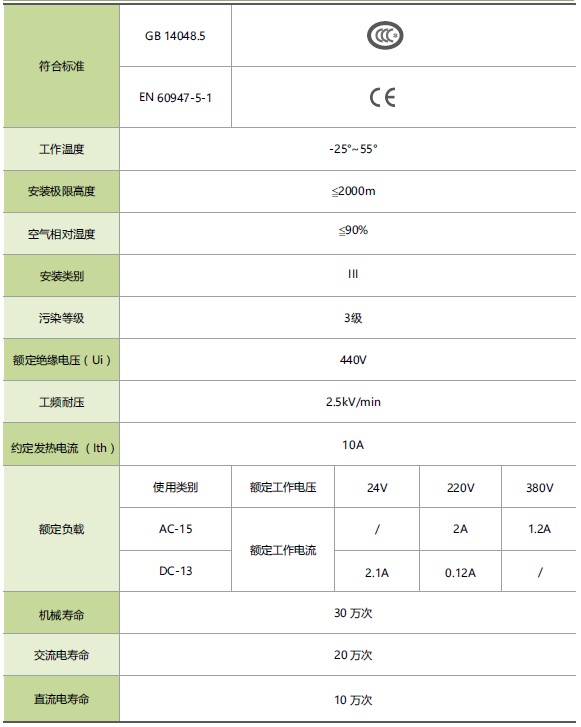

基本技術參數

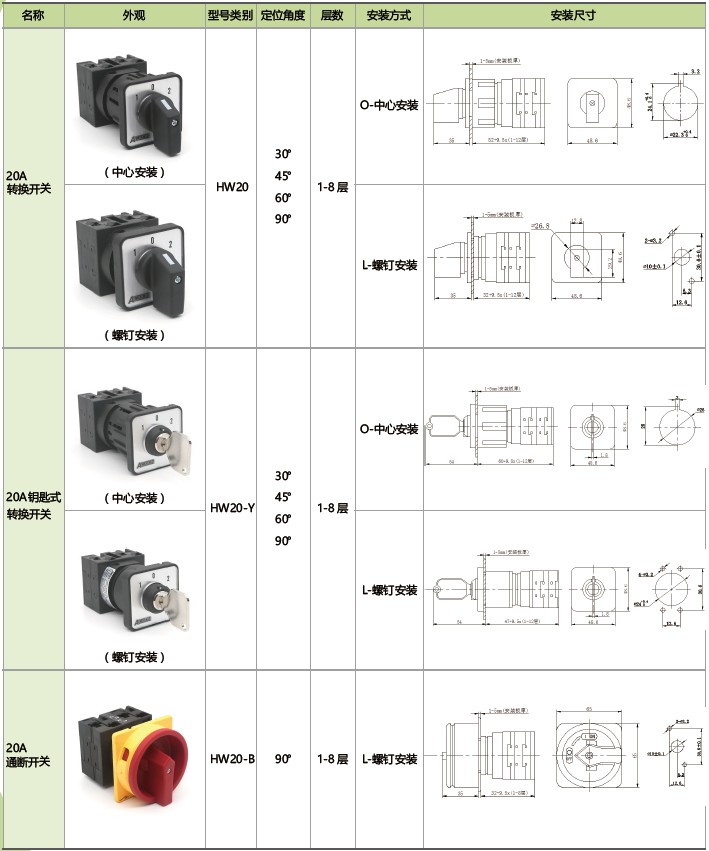

HW20轉換開關

●備注：鑰匙式轉換開關在0°位置鑰匙可拔出。

定位特征代碼

定位特征代碼表示裝換開關的檔位特征，分為定位式和自復式兩類。

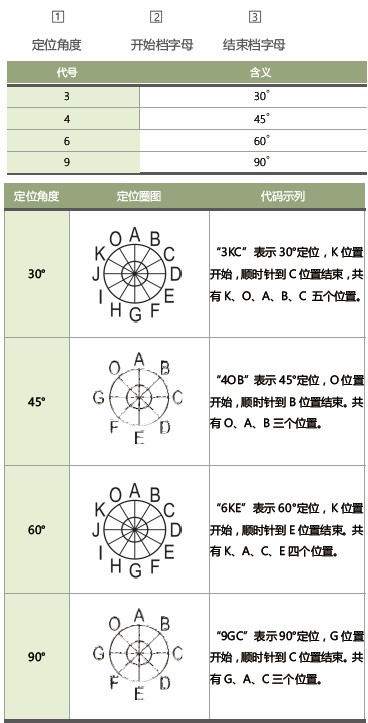

（1）定位式：定位式不含有自復位操作功能，HW系列轉換開關可以提供30°45°60°90°等多種定位角度。

●備注：如果是360°操作，不限位，則結束檔位與開始字母相同，例如“3JJ”,表示30°定位，-90°開始，12檔，不限位。

（2）自復式：自復式的一個或幾個檔位具有自復位功能。HW系列轉換開關為用戶提供數十種自復位方式選擇，并可滿足用戶的定制要求。

注意：自復式代碼為特定代碼，根據手柄操作位置而定。另外注意HW-10和HW-20系列可實現角度不一，具體見下表

●注意事項：打鉤的代表可以實現，后面帶*的代號，所使用轉換開關的節數不應超過3節。

●如有進一步的需求定制，請咨詢技術支持部門。

面板的印字代碼

面板印字代碼可根據客戶需求進行定制。

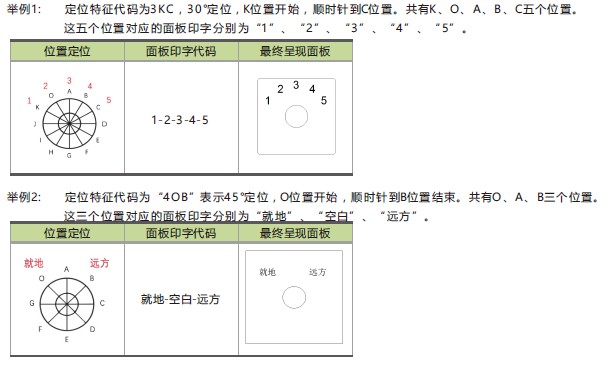

（1）定位式：以定位特征中“開始檔位”為初始位置，順時針填寫面板印字代碼，中間用“-”區分，直至結束檔位。

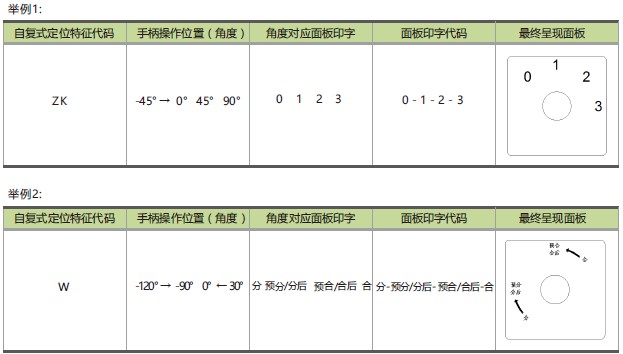

（2）自復式：以手柄操作位置（角度）為基準。從左向右依次確定面板印字代碼，中間用“-”區分，直至結束。

接點代碼

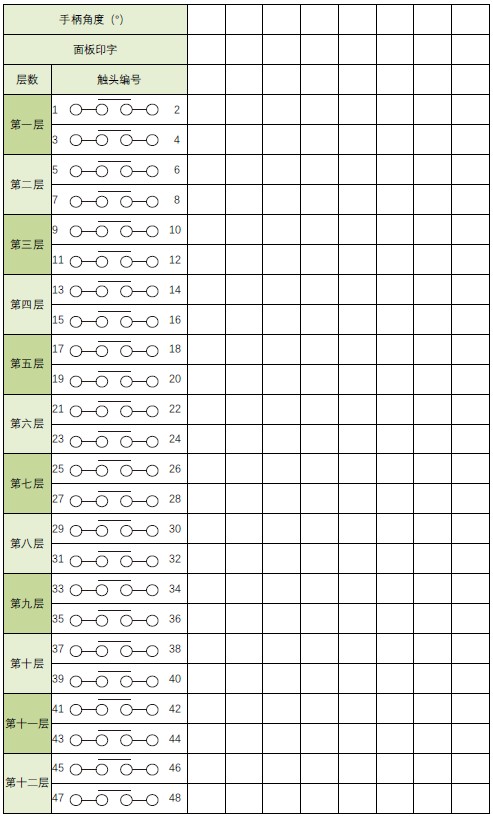

接點代碼種類復雜繁多，將有愛可信電氣技術人員選型提供，請?zhí)顚懸韵卤砀?，并傳給商務內勤人員即可。
