ACX6100系列開關狀態智能綜合指示裝置是根據目前中高壓開關柜技術發展而設計的一種新型多功能、智能化動態集中狀態指示裝置，適用于中置柜、手車柜、固定柜、環網柜等多種成套裝置上，它集開關柜一次回路模擬圖（功能單元：手車狀態、斷路器開關分合閘狀態、彈簧儲能狀態、接地開關狀態等）高壓帶電、帶電閉鎖、分/合閘操作開關、遠方/就地操作開關、手儲/自儲控制開關、溫度、濕度情況，并有LED數碼管/液晶實時顯示以及RS485通訊等功能。

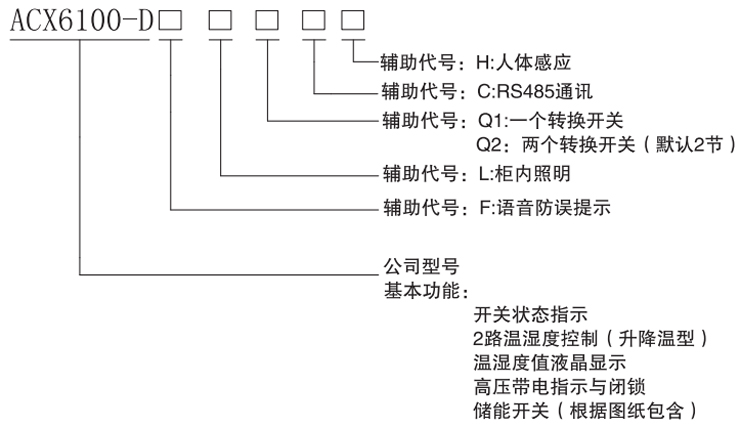

型號說明
規格尺寸

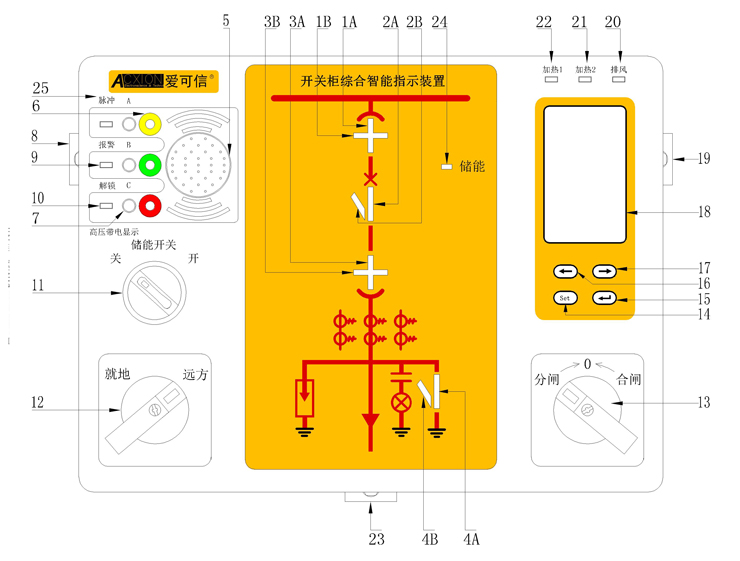

前面板示意圖

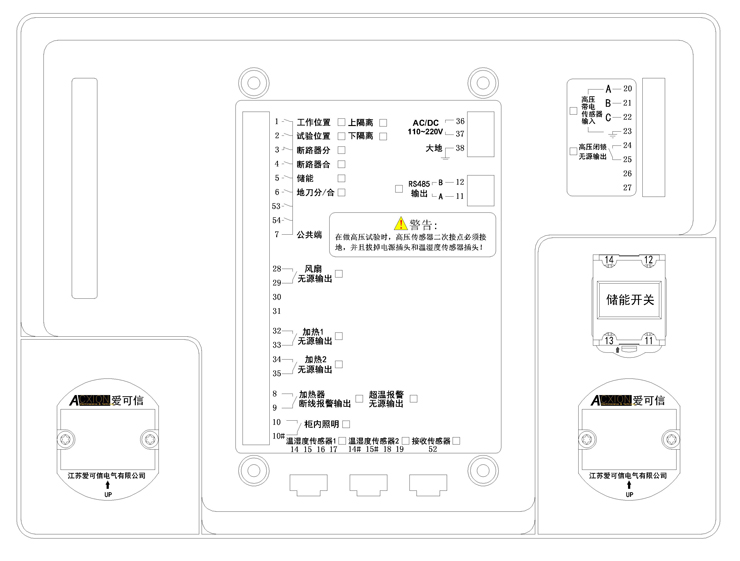

背部端子接線圖

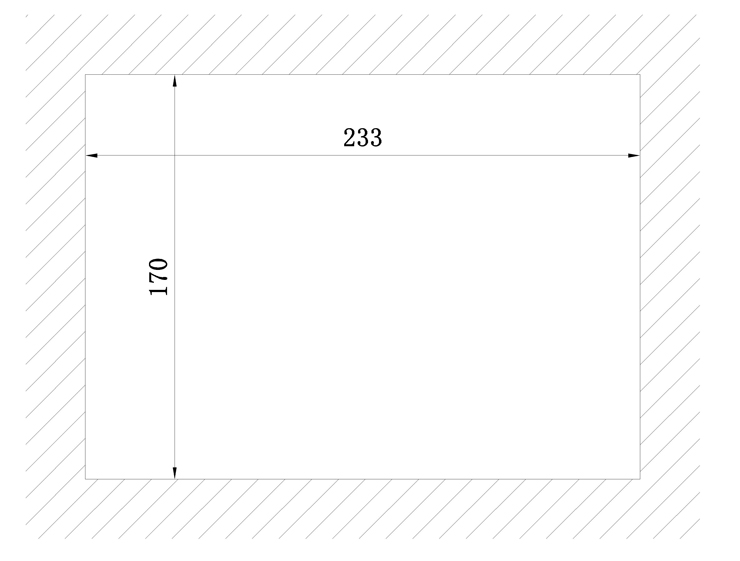

開孔尺寸
技術參數
|
技術指標 |
技術參數 |
|
工作電壓 |
AC/DC:80~270V |
|
工作溫度 |
-5℃~+55℃ |
|
工作溫度 |
-10℃~+60℃ |
|
功耗 |
≤15W |
|
溫濕度檢測精度 |
溫度±1℃濕度±5% |
|
通訊方式 |
RS485:Modbus-RTU |
|
輸出接點容量 |
加熱器風扇接點輸出AC220V/5A DC30V/3A |
|
外形尺寸 |
240（長）X188（寬）X68（厚） |

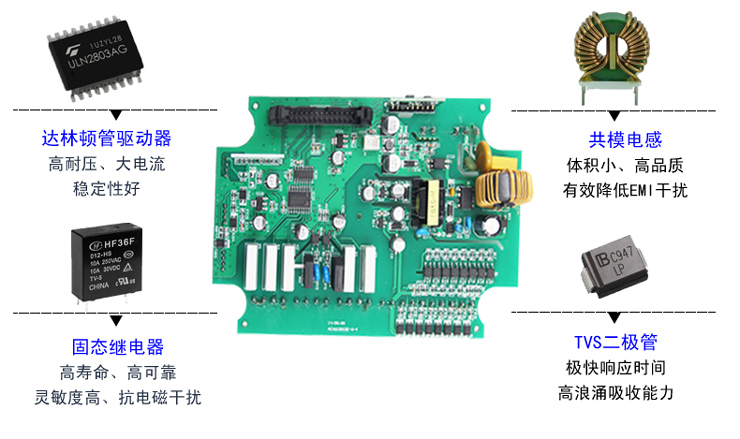

產品細節
生產質檢
NO1.原材料檢驗
■ 檢驗設備：LCR數字電橋、耐壓測試儀、壓敏電阻測試儀、頻率振動器；
■ 供應商：要求提供關鍵元器件的第三方認證、每批出廠檢驗報告、送樣并進行實地評審考核；
■ 按照國標GB2828分級對原材料進行相對應的抽樣比率進行抽樣。
NO2.生產過程檢驗
■ 設備：貼片機、多功能交流采樣變送器校驗裝置，雷擊浪涌、靜放電發生器
■ 自檢，互檢，產品老化時間72小時，在線檢。
NO3.成品檢驗
■ FQC和CQC檢驗
■ 設備：多功能交流采樣變送器校驗裝置、耐壓測試儀、電能表校驗裝置
NO4.出廠檢驗
■ 定期抽查備貨，保證所有產品都是近期生產，過期的產品全部銷毀
