一、概述

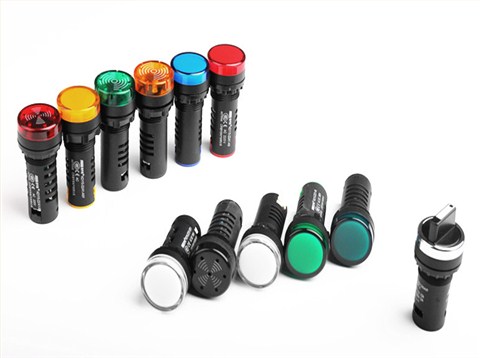

AD115系列信號燈采用純色高亮LED芯片為光源，使用壽命長，能耗低，耐震動，可靠性高，適用于電訊、電力、冶金、機床、機械等電氣設備的線路中做指示信號、預告信號及其他指示信號用。

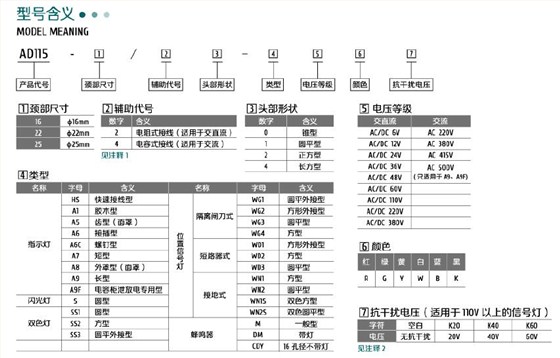

二、型號命名

備注1：信號燈刻字只適用于Φ22系列HS、A7（方型、圓型）、A9（方型、圓型）

備注2：惡劣環境下如需防防濕、防霧，請備注TH字母。

注釋1：電阻式分壓在交、直流回路中均可使用，電容式分壓用于交流回路。但是因?yàn)殡娮枋椒謮簾崃枯^電容式分壓高很多，如用戶確定用于交流回路時，建議盡量采用電容式分壓信號燈。

注釋2：在很多信號指示回路中，由于干擾感應電壓容易使LED光源似亮非亮，影響正常判斷，抗干擾信號燈是在原信號燈內部設一門限電路，低于門限值信號燈不亮，高于門限值信號燈亮，從而有效解決這一問題。一般門限電壓20-60V，建議門限電壓不要太高，否則信號燈可能不工作。

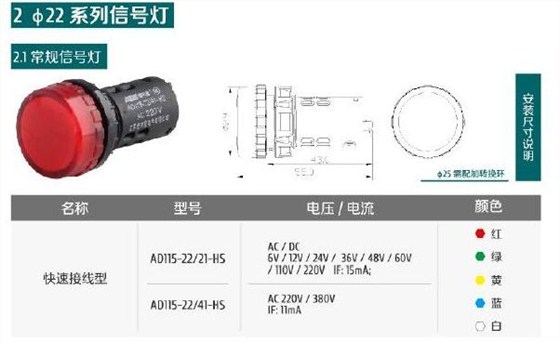

HS型信號燈，為2012年度新推出的信號燈類型。

接線方式：由原先的螺絲壓線改為自動壓線。用戶接線時只需用手指將信號燈尾部插針按下，并將頭部去皮的導線插入引線孔中，松開插件，既完成了接線過程。如果導線為單股導線，只需將頭部去皮導線直接插入引線孔中即完成接線過程。如果信號燈與其他大功率用電器并聯，導線有大電流通過，則需將并聯導線頭并緊。

注釋3：HS型信號燈采用電阻分壓抗干擾，抗干擾電壓范圍為6-36V，建議等級為：6V、20V、36V

三、技術指標

連續工作壽命≥30000小時

允許瞬間電壓波動±20%（110V以上）

頻率50HZ

工頻耐壓：2500V（交流有效值）/1min

相比漏電起痕指數CT1≥100，阻燃

絕緣電阻Ui≤60V為5MΩ，60V＜Ui≤660V為50MΩ

四、適用環境

使用環境溫度：-25℃～+50℃

海拔高度≤2000米

防振（正弦波）10-2000HZ，1.5mm，10g

安裝類別Ⅲ

污染等級 三級

頭部防護等級IP65

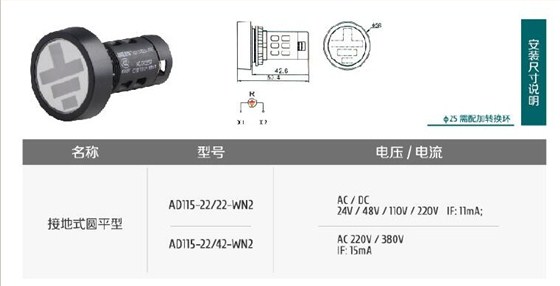

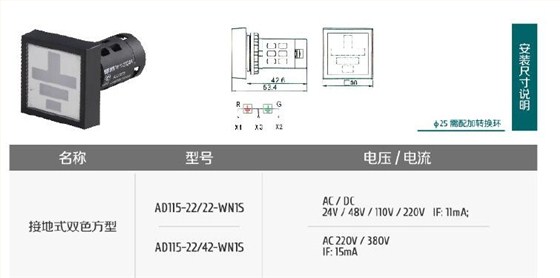

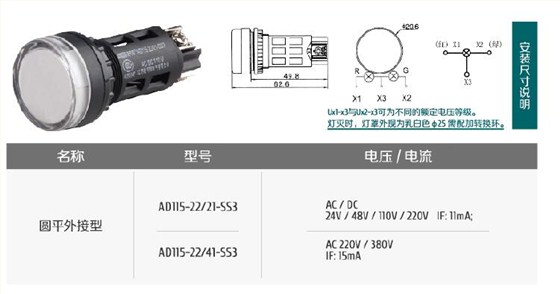

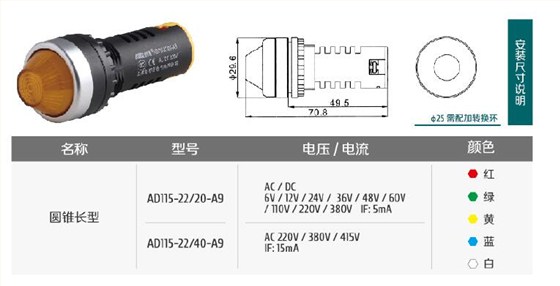

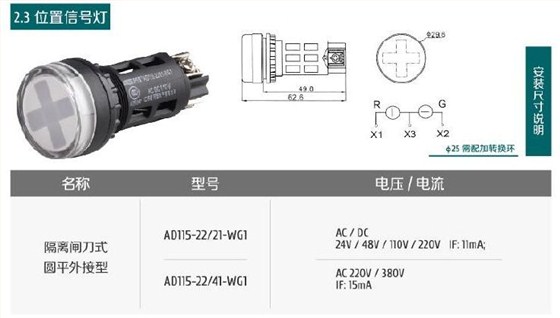

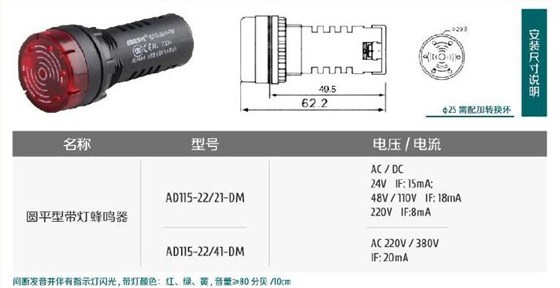

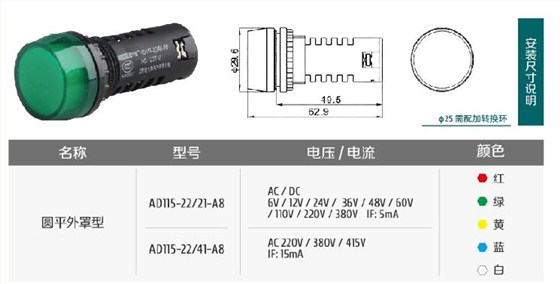

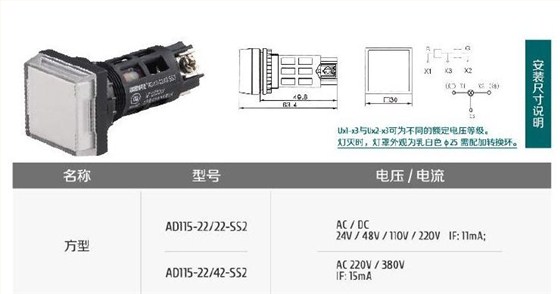

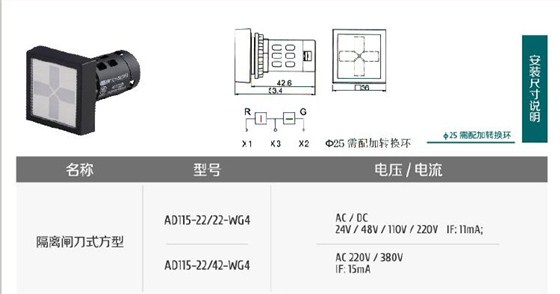

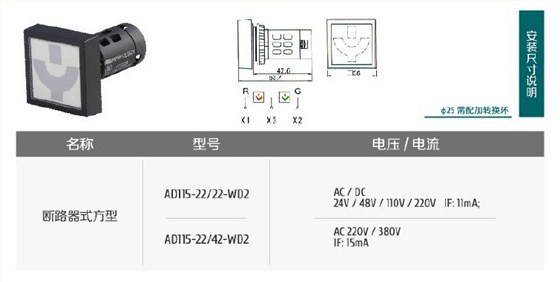

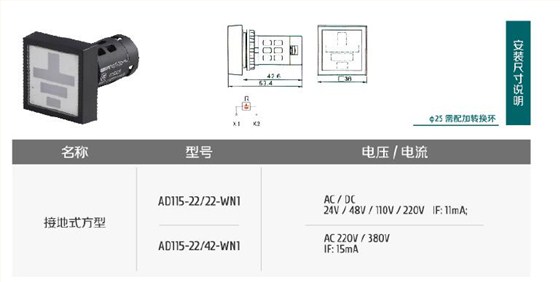

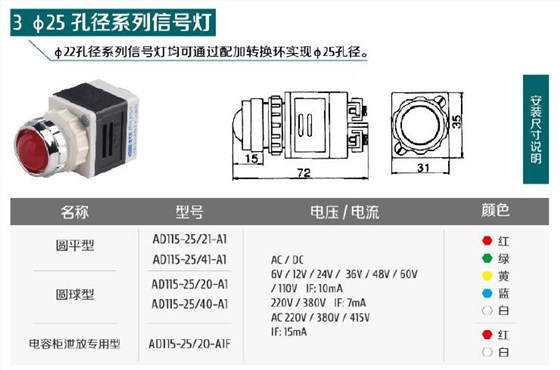

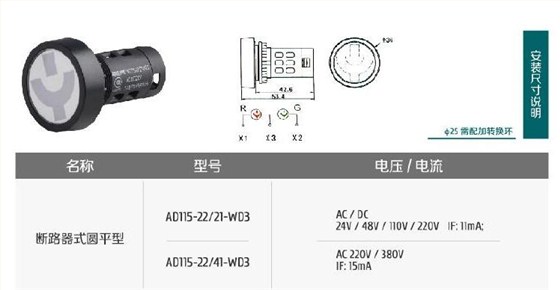

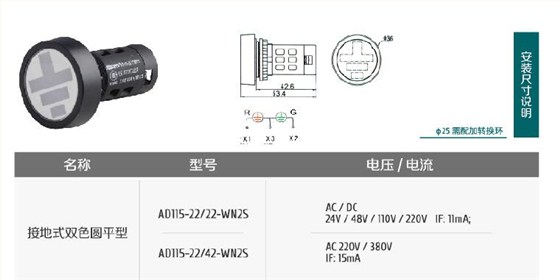

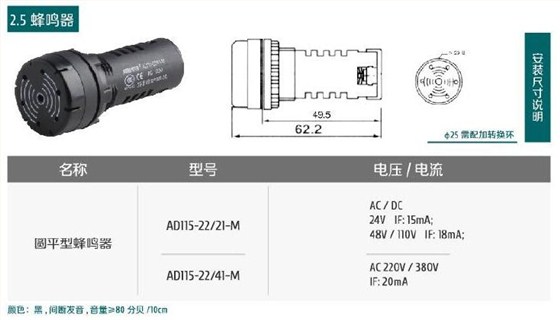

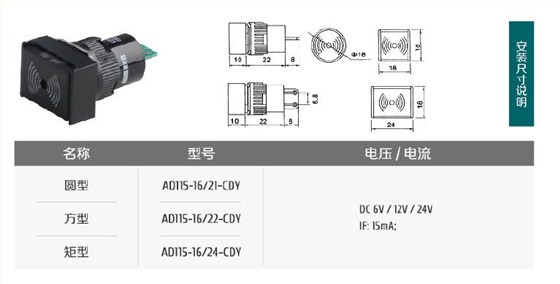

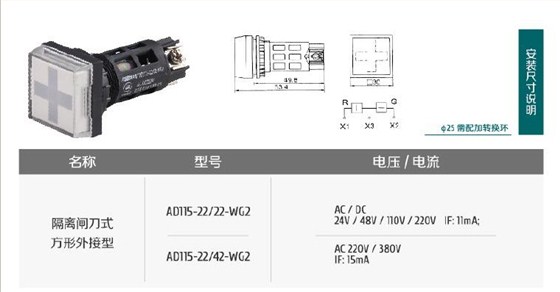

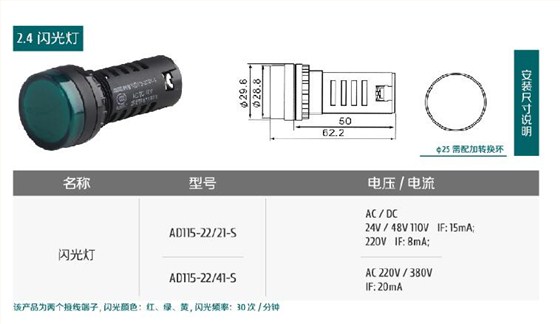

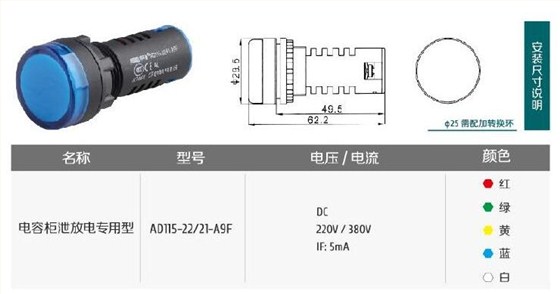

五、產品
